デルタ電子製 RPIM50J 49.9kW
各タイプをクリックすると、ページ下部に詳細情報が表示されます。
Type A
屋外ケース入
TH-50KOCS（16127）
| 形式 | TH-50KOCS（16127） | |
|---|---|---|
| 1次側 （系統側） |
相数 | 3Ø3W |
| 電圧(V) | 200 | |
| 2次側 （パワコン側） |
相数 | 3Ø3W |
| 電圧(V) | 400 | |
| 結線方式 | △-Y | |
| 定各容量（kVA） | 50 | |
| ケース構造 | 屋外ケース | |
| 寸法 | fig.1 参照 | |
| 重量(kg) | 350 | |
| 保護機器 | 1次側 （系統側） |
– |
| 2次側 （パワコン側） |
– | |
寸法図：fig.1
Type B
屋外ケース入＋2次（パワコン側）ブレーカ保護付
TBX-50K（16119）
| 形式 | TBX-50K（16119） | |
|---|---|---|
| 1次側 （系統側） |
相数 | 3Ø3W |
| 電圧(V) | 200 | |
| 2次側 （パワコン側） |
相数 | 3Ø3W |
| 電圧(V) | 400 | |
| 結線方式 | △-Y | |
| 定各容量（kVA） | 50 | |
| ケース構造 | 屋外ケース | |
| 寸法 | fig.2 参照 | |
| 重量(kg) | 360 | |
| 保護機器 | 1次側 （系統側） |
– |
| 2次側 （パワコン側） |
MCCB 100AT | |

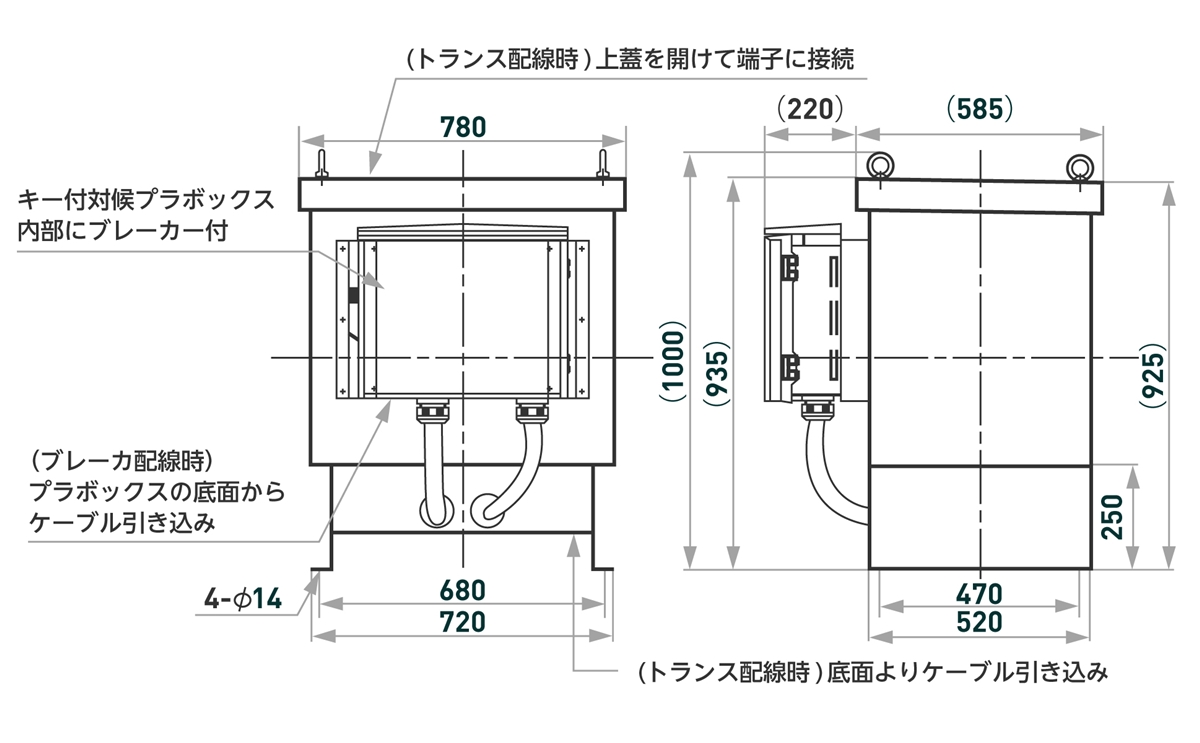

寸法図：fig.2
Type C
屋外ケース入＋1次（系統側）ブレーカ保護付
TBX-50K (16125)
| 形式 | TBX-50K (16125) | |
|---|---|---|
| 1次側 （系統側） |
相数 | 3Ø3W |
| 電圧(V) | 200 | |
| 2次側 （パワコン側） |
相数 | 3Ø3W |
| 電圧(V) | 400 | |
| 結線方式 | △-Y | |
| 定各容量（kVA） | 50 | |
| ケース構造 | 屋外ケース | |
| 寸法 | fig.2 参照 | |
| 重量(kg) | 360 | |
| 保護機器 | 1次側 （系統側） |
MCCB 225AT |
| 2次側 （パワコン側） |
– | |
寸法図：fig.2
Type D
屋外ケース入＋1次2次（系統側次パワコン側）ブレーカ保護付
TBX-50K (16131)
| 形式 | TBX-50K (16131) | |
|---|---|---|
| 1次側 （系統側） |
相数 | 3Ø3W |
| 電圧(V) | 200 | |
| 2次側 （パワコン側） |
相数 | 3Ø3W |
| 電圧(V) | 400 | |
| 結線方式 | △-Y | |
| 定各容量（kVA） | 50 | |
| ケース構造 | 屋外ケース | |
| 寸法 | fig.2 参照 | |
| 重量(kg) | 360 | |
| 保護機器 | 1次側 （系統側） |
MCCB 225AT |
| 2次側 （パワコン側） |
MCCB 100AT | |
寸法図：fig.2
Type E
屋外ケース入＋2次（パワコン側）漏電ブレーカ保護付
TBX-50K (16137)
| 形式 | TBX-50K (16137) | |
|---|---|---|
| 1次側 （系統側） |
相数 | 3Ø3W |
| 電圧(V) | 200 | |
| 2次側 （パワコン側） |
相数 | 3Ø3W |
| 電圧(V) | 400 | |
| 結線方式 | △-Y | |
| 定各容量（kVA） | 50 | |
| ケース構造 | 屋外ケース | |
| 寸法 | fig.2 参照 | |
| 重量(kg) | 360 | |
| 保護機器 | 1次側 （系統側） |
– |
| 2次側 （パワコン側） |
ELCB 100AT 100/200mA切替 |
|
寸法図：fig.2
Type F
屋外ケース入＋1次（系統側）漏電ブレーカ保護付
TBX-50K (16140)
| 形式 | TBX-50K (16140) | |
|---|---|---|
| 1次側 （系統側） |
相数 | 3Ø3W |
| 電圧(V) | 200 | |
| 2次側 （パワコン側） |
相数 | 3Ø3W |
| 電圧(V) | 400 | |
| 結線方式 | △-Y | |
| 定各容量（kVA） | 50 | |
| ケース構造 | 屋外ケース | |
| 寸法 | fig.2 参照 | |
| 重量(kg) | 360 | |
| 保護機器 | 1次側 （系統側） |
ELCB 225AT 100/200/500/1000mA切替 |
| 2次側 （パワコン側） |
– | |
寸法図：fig.2
Type G
屋外ケース入＋1次2次（系統側パワコン側）漏電ブレーカ保護付
TBX-50K (16146)
| 形式 | TBX-50K (16146) | |
|---|---|---|
| 1次側 （系統側） |
相数 | 3Ø3W |
| 電圧(V) | 200 | |
| 2次側 （パワコン側） |
相数 | 3Ø3W |
| 電圧(V) | 400 | |
| 結線方式 | △-Y | |
| 定各容量（kVA） | 50 | |
| ケース構造 | 屋外ケース | |
| 寸法 | fig.2 参照 | |
| 重量(kg) | 360 | |
| 保護機器 | 1次側 （系統側） |
ELCB 225AT 100/200/500/1000mA切替 |
| 2次側 （パワコン側） |
ELCB 100AT 100/200mA切替 |
|
寸法図：fig.2
Type H
屋外ケース入＋1次（系統側）漏電ブレーカ＋2次（パワコン側）ブレーカ保護付
TBX-50K (16177)
| 形式 | TBX-50K (16177) | |
|---|---|---|
| 1次側 （系統側） |
相数 | 3Ø3W |
| 電圧(V) | 200 | |
| 2次側 （パワコン側） |
相数 | 3Ø3W |
| 電圧(V) | 400 | |
| 結線方式 | △-Y | |
| 定各容量（kVA） | 50 | |
| ケース構造 | 屋外ケース | |
| 寸法 | fig.2 参照 | |
| 重量(kg) | 360 | |
| 保護機器 | 1次側 （系統側） |
ELCB 225AT 100/200/500/1000mA切替 |
| 2次側 （パワコン側） |
MCCB 100AT | |
寸法図：fig.2
Type I
屋外ケース入＋1次（系統側）ブレーカ＋2次（パワコン側）漏電ブレーカ保護付
TBX-50K (16187)
| 形式 | TBX-50K (16187) | |
|---|---|---|
| 1次側 （系統側） |
相数 | 3Ø3W |
| 電圧(V) | 200 | |
| 2次側 （パワコン側） |
相数 | 3Ø3W |
| 電圧(V) | 400 | |
| 結線方式 | △-Y | |
| 定各容量（kVA） | 50 | |
| ケース構造 | 屋外ケース | |
| 寸法 | fig.2 参照 | |
| 重量(kg) | 360 | |
| 保護機器 | 1次側 （系統側） |
MCCB 225AT |
| 2次側 （パワコン側） |
ELCB 100AT 100/200mA切替 |
|
寸法図：fig.2
※製品の仕様は予告なく変更になる場合があります。
